AUTONOMER MOBILER ROBOTER
HD-Serie
Bewegen Sie schwere Paletten und große Lasten autonom durch Ihre Produktion.
Modelle
Modelle
01

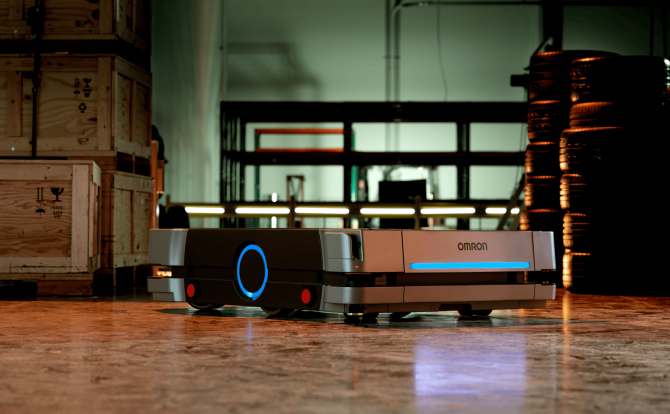

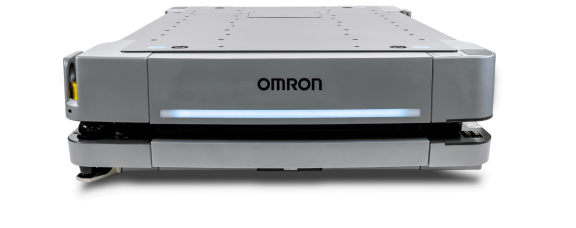

HD-1500
Transportieren Sie schwere Paletten, großvolumige Teile und andere Lasten sicher und effizient durch Produktion, Bereitstellung und Lager. Der HD-1500 übernimmt anspruchsvolle Transportaufgaben wie Palettenbewegungen oder den Transport von Motorblöcken – mit 360°-Sicherheitsabdeckung, autonomer Navigation und einer flexibel konfigurierbaren Top-Modul-Plattform für anwendungsspezifisches Lasthandling.
Maximale Nutzlast |
1500 kg |
Maximale Geschwindigkeit |
1,8 m/s |
Betriebszeit |
12,5 h (ohne Nutzlast), 9 h (volle Nutzlast) |
Produktdetails anzeigen
Vergleichen Sie unsere AMRs
Produkt
1500 kg
1,8 m/s
12,5 h (ohne Nutzlast) 9 h (volle Nutzlast)
24 min
5° / 8,75% Steigung
360°-Sicherheitsabdeckung Zwei Sicherheitslaserscanner Laser zur Erkennung niedriger Hindernisse Erweiterte Hinderniserkennung Sicherheitslaserscanner-Zonensätze Not-Aus-Schalter (5 insgesamt) Akustische und visuelle Anzeigen Zweikanaliger Not-Aus Zweikanalige Sicherheitsausgänge Zweikanalige Schutzstoppschnittstelle Optionale vertikale Laserscanner
IP20
ISO 5 / Klasse 100
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 10218-1 EN ISO 3691-4 EN 12895 EN 61326-3-1 EN 61326-1 CAN/UL 3100 CAN/CSA-Z434 KS C 9610-6-2 KS C 9610-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CAN/CSA C22.2.107.2 EN 61204-7 EN 62477-1 IEEE 802.11 a/b/g
AMR: cTUVus Batterie: cTUVus, CE Netzteilbox: cTUVus Docking-Ziel: cTUVus
Nein
MobilePlanner
650 kg (MD-650) 900 kg (MD-900)
2,2 m/s (MD-650) 1,8 m/s (MD-900)
10 h (ohne Nutzlast) 8 h (volle Nutzlast)
19,6 min
5° / 8,75% Steigung
360°-Sicherheitsabdeckung Zwei Sicherheitslaserscanner Laser zur Erkennung niedriger Hindernisse Erweiterte Hinderniserkennung Not-Aus-Schalter (5 insgesamt) Akustische und visuelle Anzeigen Optionale vertikale Laserscanner
IP22 IP10 für Ladestationen
ISO 4 / Klasse 10
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 10218-1 EN ISO 3691-4 EN 12895 EN 61326-3-1 EN 61326-1 ANSI/RIA R15.08 CAN/UL 3100 CAN/CSA-Z434 KS C 9610-6-2 KS C 9610-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CAN/CSA C22.2.107.2 EN 61204-7 EN 62477-1 IEEE 802.11 a/b/g
AMR: cTUVus Batterie: cTUVus, CE Netzteilbox: cTUVus Docking-Ziel: cTUVus
Nein
MobilePlanner
450 kg
1,2 m/s (vorwärts/seitlich) 0,3 m/s (rückwärts)
11 h (ohne Nutzlast) 7 h (volle Nutzlast)
25 min
Nur ebene Flächen
360°-Sicherheitsabdeckung 2 vordere Sicherheitsscanner 29 Sicherheitsscanner-Zonensätze Erweiterte Hinderniserkennung Not-Aus-Schalter (2 insgesamt) Akustische und visuelle Anzeigen Hinterer Stoßfängerstopp Sicherheitsannäherungslicht
IP20
–
EN ISO 12100 EN ISO 13849-1 EN IEC 60204-1 EN ISO 3691-4 (ausgenommen Klausel 4.12) EN 61000-6-2 EN 61000-6-4 UN 38.3 UL 1564 EN 60335-2-29 EN 62311 EN 55011 IEEE 802.11 b/g
Batterie: CE Stationäre Elektronik und stationäre Spule: CE
Nein
MobilePlanner
250 kg
1,2 m/s
13 h (ohne Nutzlast) 10 h (volle Nutzlast)
2 Std. 10 Min.
1,7° / 3% Steigung
240°-Sichtfeld Vorderer Sicherheitsscanlaser Niedriger vorderer Laser Erweiterte Hinderniserkennung Optionale Laserscanner Not-Aus-Schalter (3 insgesamt) Hintere TOF-Erfassung Akustische und visuelle Anzeigen
IP20
ISO 5 / Klasse 100
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 3691-4 (with exceptions) EN 61000-6-2 EN 61000-6-4 UL 3100 KN 61000-6-2 KN 61000-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CSA C22.2 No. 107.2 IEEE 802.11 a/b/g
AMR: cULus Batterie: cRUus Ladestation: cULus
Ja
MobilePlanner
60 kg (LD-60) 90 kg (LD-90)
1,8 m/s (LD-60) 1,35 m/s (LD-90)
15 h (ohne Nutzlast) 12 h (volle Nutzlast)
2 Std. 10 Min.
≤ 60 kg: 4,8° (8,3 %) > 60 kg: Nur ebener Boden
240°-Sichtfeld Vorderer Sicherheitsscanlaser Not-Aus-Schalter Erweiterte Hinderniserkennung Hintere Sonarerfassung Vordere Stoßfängersensoren Akustische und visuelle Anzeigen
IP20
ISO 5 / Klasse 100
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 3691-4 (with exceptions) ANSI B56.5 EN 61000-6-2 EN 61000-6-4 UL 3100 KN 61000-6-2 KN 61000-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CSA C22.2 No. 107.2 IEEE 802.11 a/b/g
AMR: cULus Batterie: cRUus Ladestation: cULus
Ja
MobilePlanner
Maximale Nutzlast
Maximale Geschwindigkeit
Betriebszeit
Ladezeit
Maximale Steigung
Sicherheitsfunktionen
Schutzart (IP)
Reinraumklasse
Konformität
Zertifizierungen und Kennzeichnungen
ESD-Option
Steuerung
|
|
|||||
|---|---|---|---|---|---|
|
Maximale Nutzlast |
1500 kg |
650 kg (MD-650) 900 kg (MD-900) |
450 kg |
250 kg |
60 kg (LD-60) 90 kg (LD-90) |
|
Maximale Geschwindigkeit |
1,8 m/s |
2,2 m/s (MD-650) 1,8 m/s (MD-900) |
1,2 m/s (vorwärts/seitlich) 0,3 m/s (rückwärts) |
1,2 m/s |
1,8 m/s (LD-60) 1,35 m/s (LD-90) |
|
Betriebszeit |
12,5 h (ohne Nutzlast) 9 h (volle Nutzlast) |
10 h (ohne Nutzlast) 8 h (volle Nutzlast) |
11 h (ohne Nutzlast) 7 h (volle Nutzlast) |
13 h (ohne Nutzlast) 10 h (volle Nutzlast) |
15 h (ohne Nutzlast) 12 h (volle Nutzlast) |
|
Ladezeit |
24 min |
19,6 min |
25 min |
2 Std. 10 Min. |
2 Std. 10 Min. |
|
Maximale Steigung |
5° / 8,75% Steigung |
5° / 8,75% Steigung |
Nur ebene Flächen |
1,7° / 3% Steigung |
≤ 60 kg: 4,8° (8,3 %) > 60 kg: Nur ebener Boden |
|
Sicherheitsfunktionen |
360°-Sicherheitsabdeckung Zwei Sicherheitslaserscanner Laser zur Erkennung niedriger Hindernisse Erweiterte Hinderniserkennung Sicherheitslaserscanner-Zonensätze Not-Aus-Schalter (5 insgesamt) Akustische und visuelle Anzeigen Zweikanaliger Not-Aus Zweikanalige Sicherheitsausgänge Zweikanalige Schutzstoppschnittstelle Optionale vertikale Laserscanner |
360°-Sicherheitsabdeckung Zwei Sicherheitslaserscanner Laser zur Erkennung niedriger Hindernisse Erweiterte Hinderniserkennung Not-Aus-Schalter (5 insgesamt) Akustische und visuelle Anzeigen Optionale vertikale Laserscanner |
360°-Sicherheitsabdeckung 2 vordere Sicherheitsscanner 29 Sicherheitsscanner-Zonensätze Erweiterte Hinderniserkennung Not-Aus-Schalter (2 insgesamt) Akustische und visuelle Anzeigen Hinterer Stoßfängerstopp Sicherheitsannäherungslicht |
240°-Sichtfeld Vorderer Sicherheitsscanlaser Niedriger vorderer Laser Erweiterte Hinderniserkennung Optionale Laserscanner Not-Aus-Schalter (3 insgesamt) Hintere TOF-Erfassung Akustische und visuelle Anzeigen |
240°-Sichtfeld Vorderer Sicherheitsscanlaser Not-Aus-Schalter Erweiterte Hinderniserkennung Hintere Sonarerfassung Vordere Stoßfängersensoren Akustische und visuelle Anzeigen |
|
Schutzart (IP) |
IP20 |
IP22 IP10 für Ladestationen |
IP20 |
IP20 |
IP20 |
|
Reinraumklasse |
ISO 5 / Klasse 100 |
ISO 4 / Klasse 10 |
– |
ISO 5 / Klasse 100 |
ISO 5 / Klasse 100 |
|
Konformität |
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 10218-1 EN ISO 3691-4 EN 12895 EN 61326-3-1 EN 61326-1 CAN/UL 3100 CAN/CSA-Z434 KS C 9610-6-2 KS C 9610-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CAN/CSA C22.2.107.2 EN 61204-7 EN 62477-1 IEEE 802.11 a/b/g |
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 10218-1 EN ISO 3691-4 EN 12895 EN 61326-3-1 EN 61326-1 ANSI/RIA R15.08 CAN/UL 3100 CAN/CSA-Z434 KS C 9610-6-2 KS C 9610-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CAN/CSA C22.2.107.2 EN 61204-7 EN 62477-1 IEEE 802.11 a/b/g |
EN ISO 12100 EN ISO 13849-1 EN IEC 60204-1 EN ISO 3691-4 (ausgenommen Klausel 4.12) EN 61000-6-2 EN 61000-6-4 UN 38.3 UL 1564 EN 60335-2-29 EN 62311 EN 55011 IEEE 802.11 b/g |
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 3691-4 (with exceptions) EN 61000-6-2 EN 61000-6-4 UL 3100 KN 61000-6-2 KN 61000-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CSA C22.2 No. 107.2 IEEE 802.11 a/b/g |
EN ISO 12100 EN ISO 13849-1 EN 60204-1 EN ISO 3691-4 (with exceptions) ANSI B56.5 EN 61000-6-2 EN 61000-6-4 UL 3100 KN 61000-6-2 KN 61000-6-4 ANSI/CAN/UL/ULC 2271 UN 38.3 UL 1012 CSA C22.2 No. 107.2 IEEE 802.11 a/b/g |
|
Zertifizierungen und Kennzeichnungen |
AMR: cTUVus Batterie: cTUVus, CE Netzteilbox: cTUVus Docking-Ziel: cTUVus |
AMR: cTUVus Batterie: cTUVus, CE Netzteilbox: cTUVus Docking-Ziel: cTUVus |
Batterie: CE Stationäre Elektronik und stationäre Spule: CE |
AMR: cULus Batterie: cRUus Ladestation: cULus |
AMR: cULus Batterie: cRUus Ladestation: cULus |
|
ESD-Option |
Nein |
Nein |
Nein |
Ja |
Ja |
|
Steuerung |
MobilePlanner |
MobilePlanner |
MobilePlanner |
MobilePlanner |
MobilePlanner |
Jetzt schwere Transporte automatisieren
Sie haben Fragen? Wir helfen gern!
ANWENDUNGEN
Maßgeschneiderte AMR-Lösungen für eine intelligentere Intralogistik
Bewegen Sie palettierte Waren, beladene Wagen und andere sperrige Materialien effizient durch Produktion, Lager und Bereitstellung. Die HD-Serie unterstützt Palettenübergaben, die liniennahe Versorgung, den WIP-Transport und die End-of-Line-Logistik – ohne feste Fördertechnik, starre Routen oder aufwendige Layoutanpassungen.
